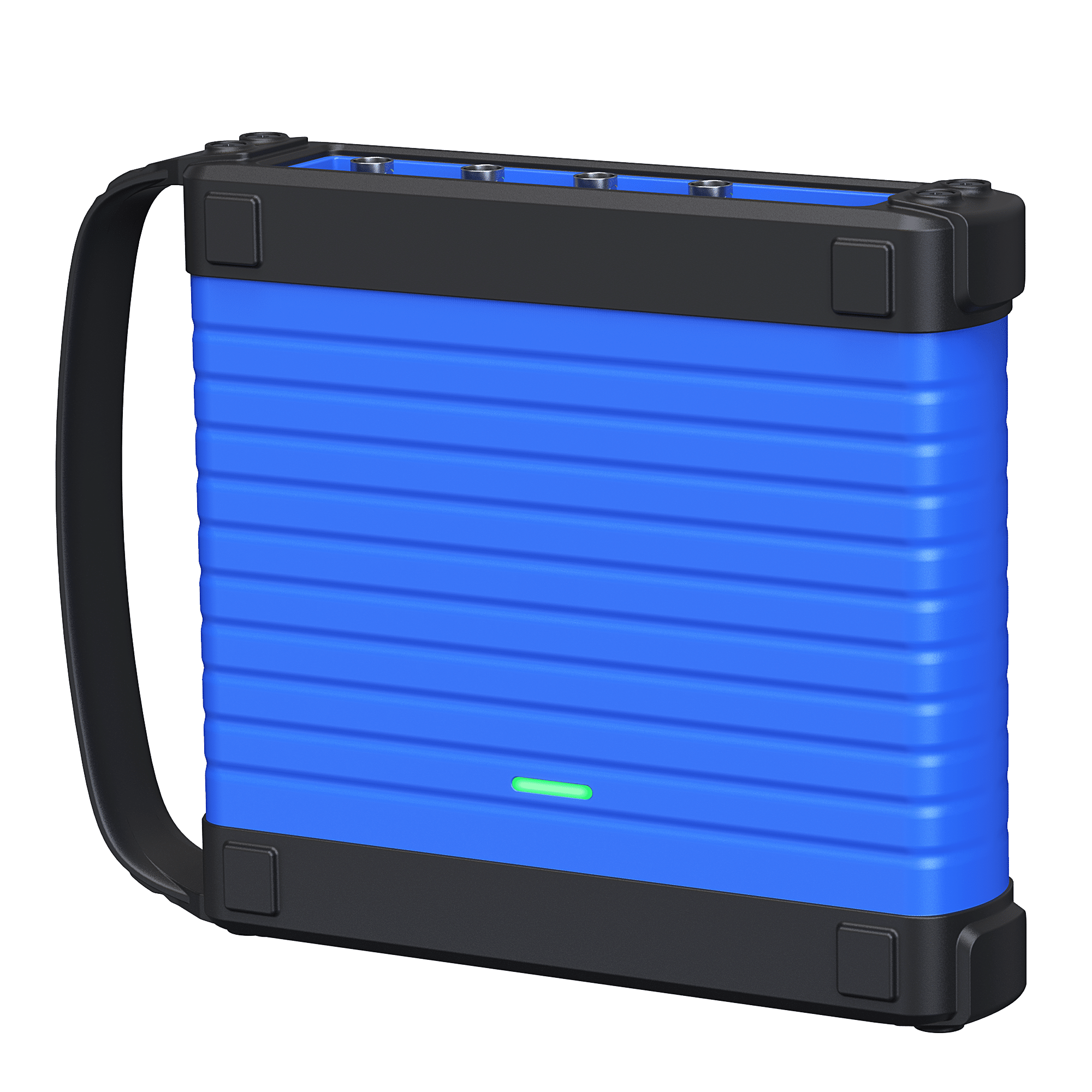

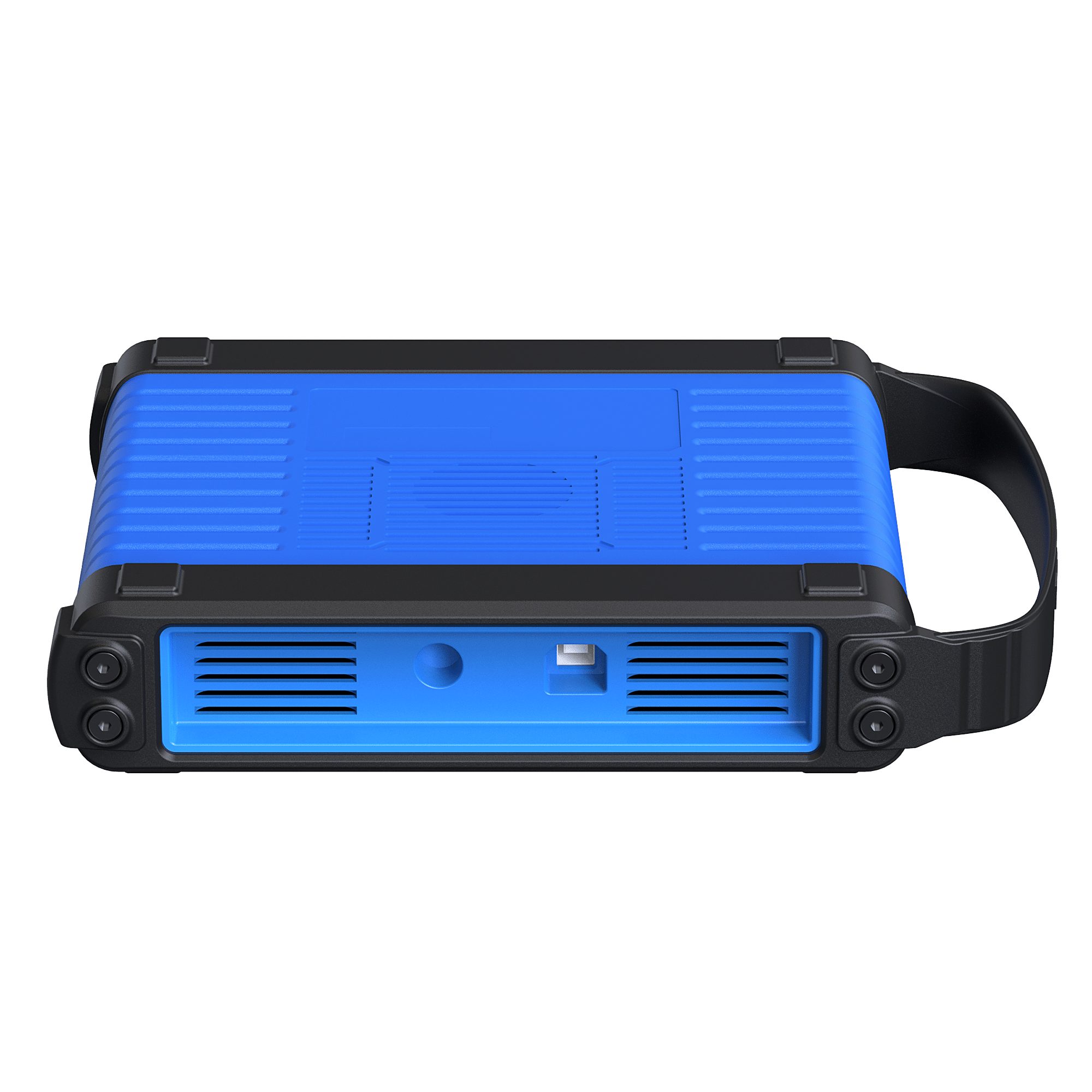

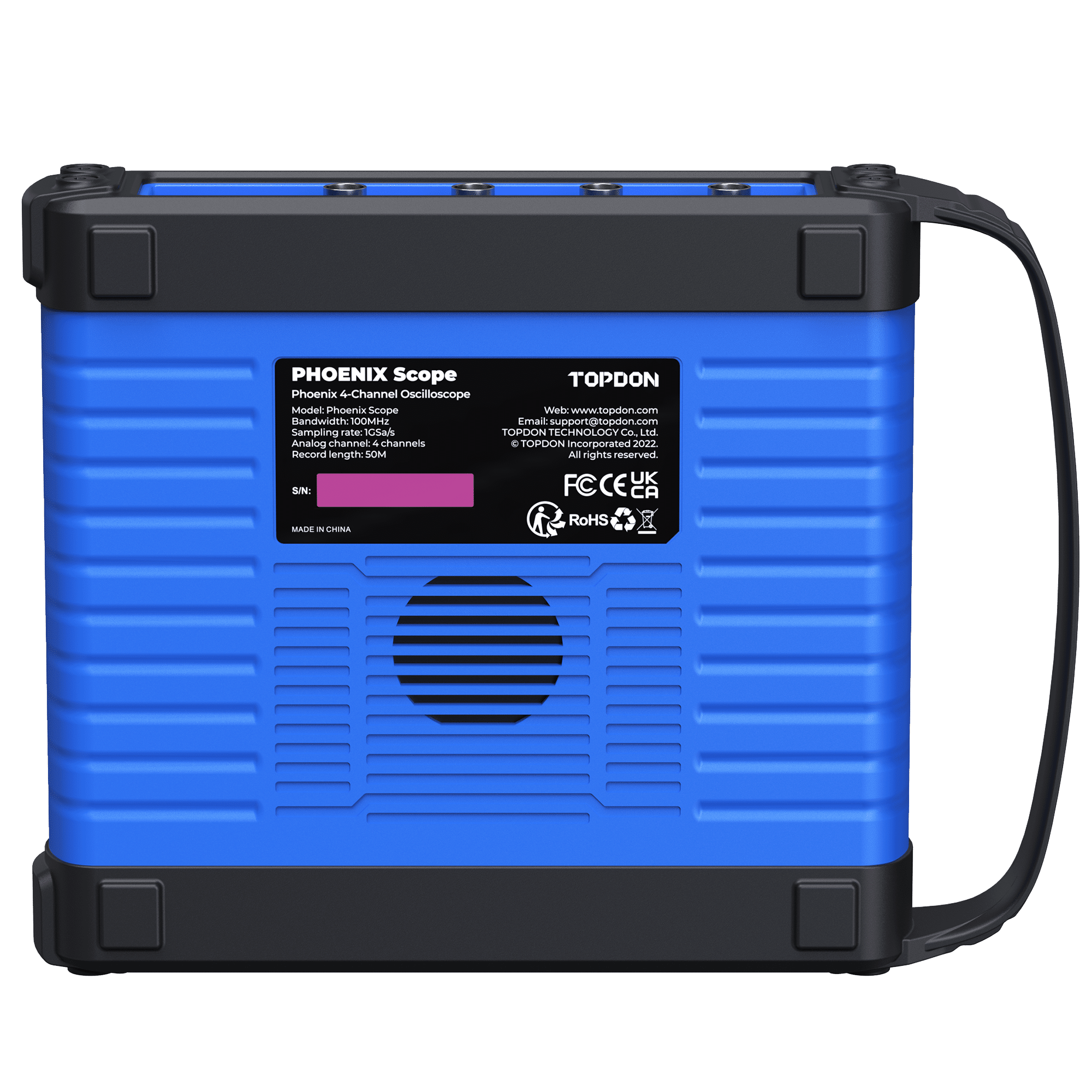

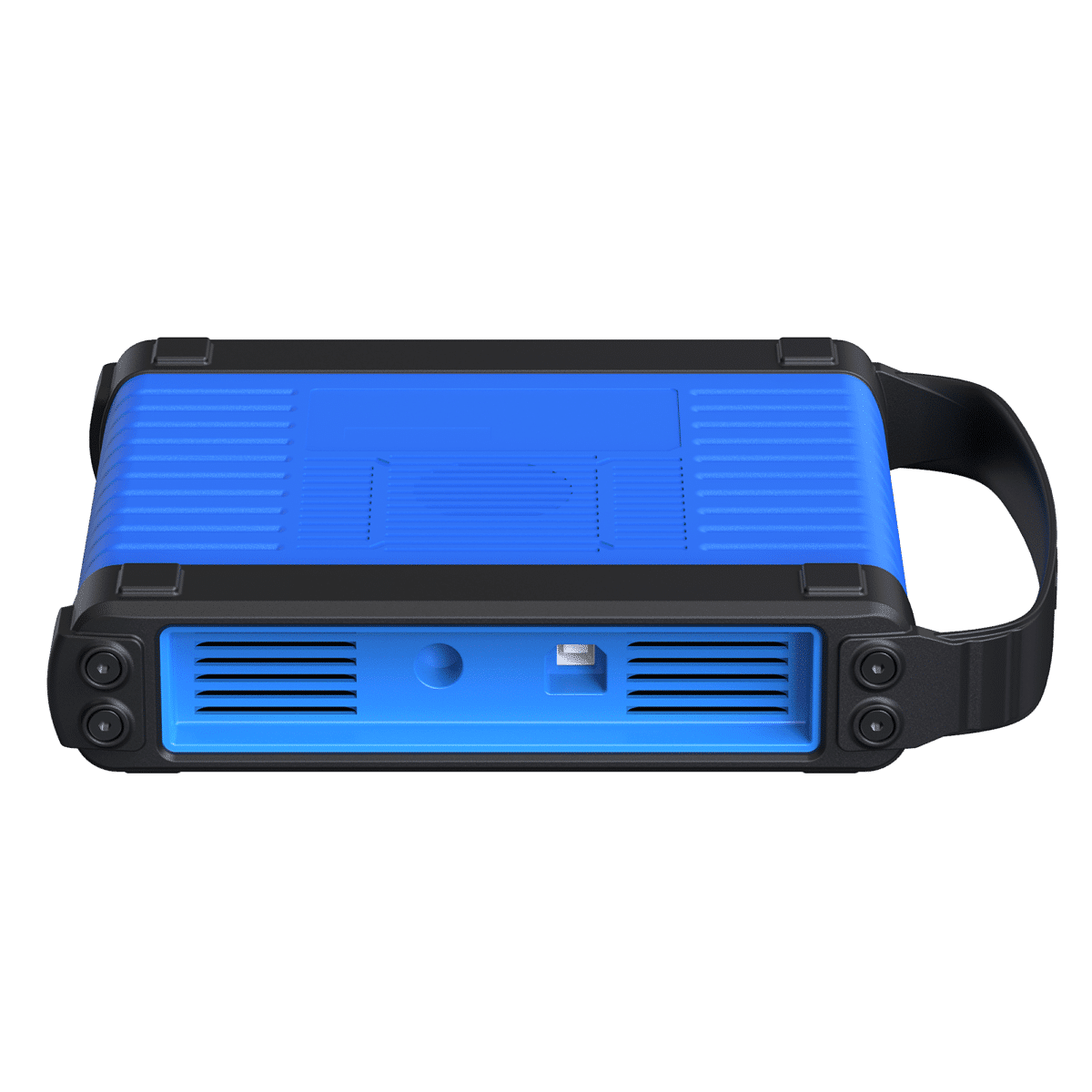

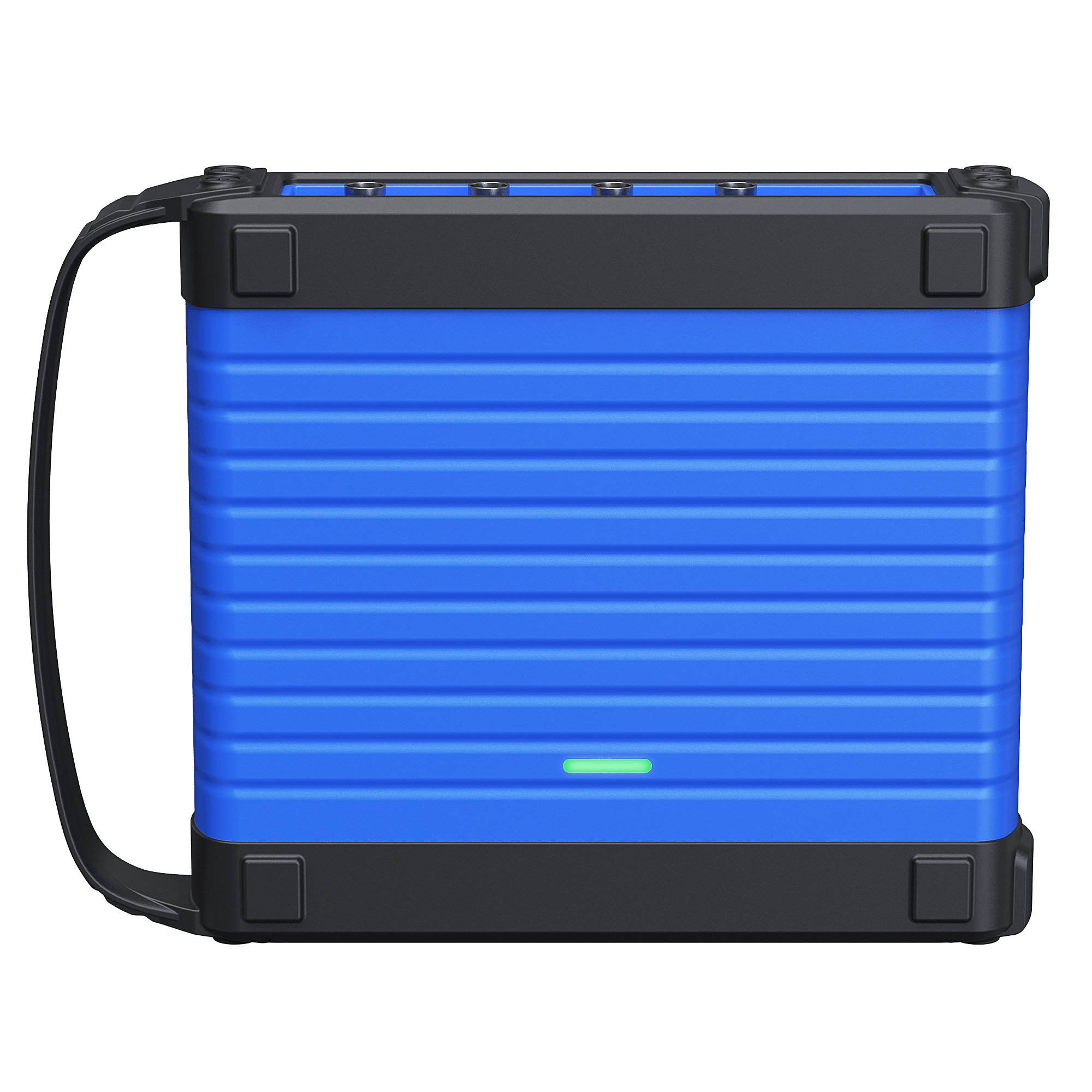

Phoenix Scope umožňuje technikom rýchlo diagnostikovať problémy s automobilovou elektronikou a kabelážou. Rýchlo zachytáva signály obvodov a zobrazuje priebehy signálov pri nižšej rýchlosti na súčasné pozorovanie a analýzu. Okrem toho dokáže zaznamenávať priebehy testovaných signálov a prehrávať ich na ďalšie pozorovanie a analýzu porúch.
23 TYPOV AUTOMATICKÝCH MERANÍ
Táto funkcia, zobrazená na jednej obrazovke a prehľadná na prvý pohľad, podporuje výber a vymazanie jedným kliknutím, čím sa eliminuje zdĺhavé otáčanie stránok a vyhľadávanie, vďaka čomu sú automatické merania užitočné a pohodlné.
Výkonná funkcia spúšťania: podporuje hranové, šírkové a iné spúšťače. Jednoduché, intuitívne nastavenie s rýchlym prepínaním zdrojov spúšťania mimoriadne uľahčuje aj tie najnáročnejšie časti používania osciloskopu.
VYSOKÁ HĹBKA PAMÄTE
Vďaka hĺbke pamäte až 50M v kombinácii s technológiou zoomu umožňuje osciloskop Phoenix Scope globálne aj detailné zobrazenie. Hornú oblasť možno skenovať globálne a v dolnej oblasti vyhľadávať detaily, vďaka čomu je ladenie viac ako dvakrát rýchlejšie.
ŠPECIÁLNA FUNKCIA RÝCHLEHO UKLADANIA
V porovnaní s bežnými osciloskopmi, ktoré vyžadujú 3 až 5 krokov, dokáže Phoenix Scope zaznamenávať priebehy jediným kliknutím, čím sa čas záznamu skráti o viac ako 70 %.
PRAKTICKÉ VYUŽITIE KURZORA
Horizontálny a vertikálny kurzor môžete otvoriť samostatne jedným kliknutím. Každým kurzorom možno pohybovať samostatne. Sledovanie kurzora sa dosahuje priamo jedným zvýrazneným kliknutím, čím sa celková efektivita zvyšuje o viac ako 80 %.
MÄKKÉ ZADÁVANIE Z KLÁVESNICE
Pri zadávaní názvov a znakov bežných rozsahov možno použiť tlačidlo na výber znakov len po jednom. Program Phoenix Scope podporuje mäkké zadávanie z klávesnice, čím zvyšuje efektivitu o viac ako 90 %.
PRISPÔSOBITEĽNÉ A STIAHNUTEĽNÉ SYSTÉMOVÉ NASTAVENIA
K dispozícii je celý rad preferovaných systémových nastavení, ktoré možno uložiť ako konfiguračné súbory. To vám umožňuje priamo načítať konfiguračné súbory a zobraziť ich podľa vašich preferencií bez toho, aby ste ich museli opakovane nastavovať.
NAHRÁVANIE A PREHRÁVANIE PRIEBEHOV
Priebeh vlny možno zaznamenať a uložiť v určenom formáte, ktorý možno neskôr priamo vyvolať a zobraziť ako referenčný priebeh príslušného kanála.
PODPORUJE MATEMATICKÉ OPERÁCIE S PRIEBEHMI
Táto funkcia podporuje okrem rýchlej Fourierovej transformácie aj výpočty sčítania, odčítania, násobenia a delenia dvojkanálových priebehov.
PODPORUJE RÔZNE AUTOMOBILOVÉ TESTY
Táto funkcia podporuje testovanie obvodov, senzorov, akčných členov, zapaľovania, komunikácie, kombinácie a ďalšie. Pre každý typ testu sú preddefinované rôzne parametre a špecifické metódy pripojenia.
Špecifikácie:
| Typ | Rozsah | Typ | Rozsah |

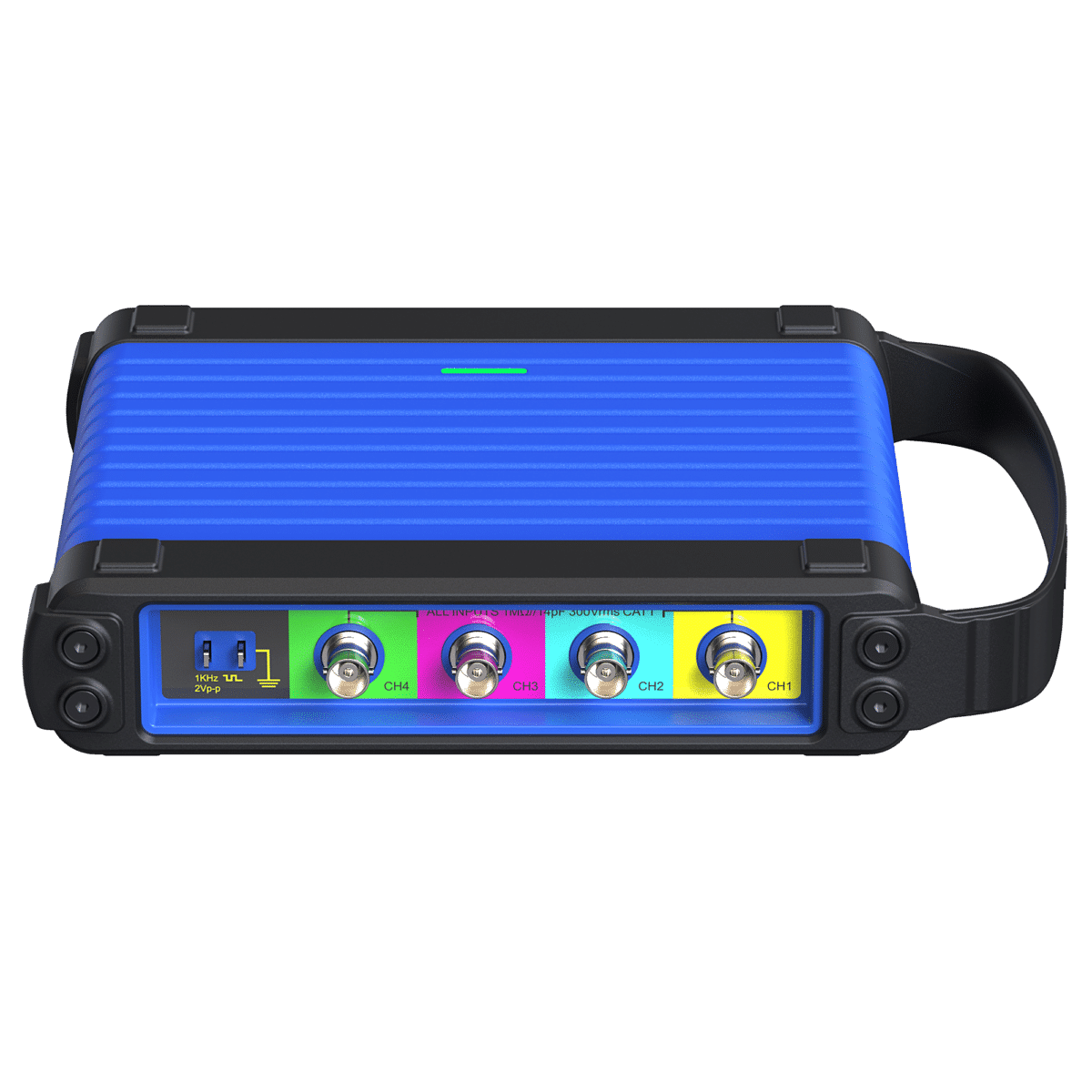

| Počet kanálov | 4 | Režim vzorky | Normal |
| Šírka pásma | 100 MHz | Dekódovanie protokolu | CAN, LIN |
| Čas nábehu | ≤3.5ns (typique) | Typ spúšťača | Predné, šírka impulzu |
| Vzorkovacia frekvencia v reálnom čase (Max) | 1Gsa/s (canal unique) ; 500 MS/s (double canal) ; 250MS/s (quatre canaux) | Režim spúšťania | Normal, Auto, Jedna sekvencia |
| Vstupná impedancia | 1MΩ±1.5% | Spúšťacie spojenie | CC, potlačenie hluku |
| Hĺbka pamäti | 50M (partagé par 4 canaux)
Automatique ， 10K ， 100K ， 1M ， 10M |
Rozsah úrovní spúšťania | ±10 divisions |
| Príklad bitu | 8 | Zobraziť | YouTube, Zoom, Rouler |
| Vertikálna presnosť | ±3 % | Režim valčeka | 200ms/div~1000s/div |
| Vertikálne uvoľnenie | 5mV~10V | Matematika | Duálny tvar vlny\FFT |
| Vertikálny posun | ± 2,5 V (sonde X1, < 500 mV/div)
±120V (sonde X1, ≥ 500mV/div) |
Automatické meranie | Podpora |
| Inverser | Podpora | Mesure automatique | 23 články |
| Spojenie kanalov | CC, CA | Kurzor | Horizontálny kurzor, vertikálny kurzor, meranie fázy |
| Odpojenie časovej základne | 50ns~1ks (1ns/div~1ks/div, étape par 1~2~5) | Zdroj prúdu | Port USB, port CC |
| Presnosť časovej základne | 20ppm （ typická hodnota ， teplota okolia+25℃ ） | Spôsob prenosu údajov | USB |
